Dobrze zaprojektowany system wentylacji w hali magazynowej wpływa na komfort pracy, efektywność procesów produkcyjnych i magazynowych czy wysokość kosztów eksploatacyjnych. Dobór odpowiedniego rozwiązania powinna zatem poprzedzić dokładna analiza m.in. potrzeb cieplnych budynku czy naturalnych ruchów powietrza, które w nim występują. O czym jeszcze warto wiedzieć, zlecając projekt systemu wentylacyjnego hali magazynowej – dowiesz się z artykułu.

Wentylacja w hali magazynowej – wymagania i przepisy

Wentylację w hali magazynowej należy projektować i wykonywać zgodnie z przepisami. Najważniejszym dokumentem, do którego trzeba sięgać jest Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 poz. 609 z 2002 r. z późniejszymi zmianami). Warto również sięgnąć do przepisów określających szczegółowe normy, m.in.:

– PN-67/B-03410 Wentylacja. Wymiary poprzeczne przewodów wentylacyjnych.

– PN-68/B-01411 Wentylacja. Urządzenia i elementy urządzeń wentylacyjnych. Podział, nazwy i określenia.

– PN-73/B-03431 Wentylacja mechaniczna w budownictwie. Wymagania.

– PN-78/B-03421 Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi.

Wymagania dotyczące wymiany powietrza w halach magazynowych są różne, dlatego podczas projektowania wentylacji bierze się pod uwagę m.in.:

– specyfikę obiektu i sposób użytkowania,

– długości czasu pracy ludzi,

– procesy technologiczne, które odbywają się w obiekcie,

– wysokość obiektu oraz sposób magazynowania towarów,

– jaka krotność wymiany powietrza musi być zachowana w pomieszczeniach,

– ruchy powietrza wewnątrz pomieszczeń oraz ewentualny podział hali na strefy grzewcze.

Naturalna (grawitacyjna) wentylacja w hali magazynowej

Działanie wentylacji grawitacyjnej opiera się na wykorzystaniu naturalnej cyrkulacji powietrza. W otworach, którymi powietrze opuszcza budynek, ciśnienie powietrza zewnętrznego jest niższe od ciśnienia powietrza wewnątrz budynku. W otworach, którymi powietrze dostaje się do wnętrza budynku sytuacja jest odwrotna. Różnica ciśnień przed i za otworami w zewnętrznych przegrodach budynku powoduje naturalny ruch mas powietrza.

Wentylacja grawitacyjna ma niskie koszty eksploatacyjne, jednak efektywność jej działania jest uzależniona od warunków atmosferycznych. W halach produkcyjnych, w których w strefie pracy wytwarza się dużo ciepła, sprawdza się aeracja. To rodzaj wentylacji naturalnej, która wykorzystuje różnice w temperaturze powietrza na zewnątrz i wewnątrz budynku. Ciepłe powietrze wewnątrz budynku unosi się do góry i jest zastępowane przez chłodniejsze powietrze z zewnątrz, dzięki czemu w hali jest zapewniony przepływ świeżego powietrza.

Wentylacja mechaniczna w hali magazynowej

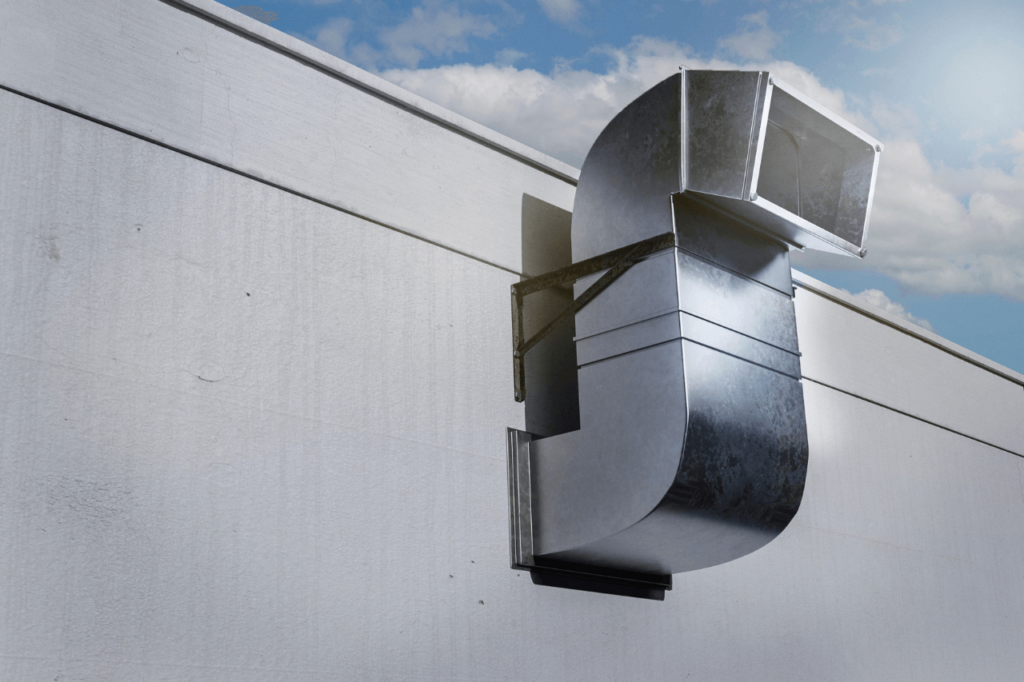

Wentylacja mechaniczna to system, który wykorzystuje urządzenia mechaniczne do wdmuchiwania świeżego powietrza do wnętrza hali oraz usuwania zużytego powietrza na zewnątrz. Ruch mas powietrza jest możliwy dzięki użyciu wymiennika krzyżowego, który znajduje się w rekuperatorze. Cały system jest wspierany przez sieć specjalnie zaprojektowanych kanałów wentylacyjnych. Anemostat, czyli element zamontowany u wylotu nawiewu w kanale wentylacyjnym, pozwala kształtować nawiew powietrza oraz może wspierać system odzyskiwania ciepła.

Ten rodzaj wentylacji zapewnia większą kontrolę przepływu powietrza wewnątrz budynku. Stosując wentylację mechaniczną, można zrezygnować z wietrzenia pomieszczeń. Wentylacja mechaniczna znakomicie sprawdza się w halach magazynowych, w których konieczna jest kontrola nad sposobem rozprzestrzeniania się zanieczyszczeń. Możliwość odzyskania ciepła ułatwia też kontrolowanie temperatury wewnątrz budynku. Niestety, problemem mogą być przerwy w dostawie prądu, ponieważ tego typu wentylacja wymaga ciągłego zasilania energią elektryczną.

Wentylacja strefowa i miejscowa w hali magazynowej

Ponieważ w hali magazynowej nie da się w pełni wyeliminować zanieczyszczeń, w wielu przypadkach optymalnym rozwiązaniem jest współpraca wentylacji naturalnej i mechanicznej.

Strefowy system wentylacji wykorzystuje miejscowe systemy odsysania powietrza. Dzięki temu jest utrzymana właściwa jakość powietrza w wybranych obszarach hali. Zmniejsza się również ryzyko pojawienia się wilgoci i przegrzania. Wentylacja strefowa umożliwia wietrzenie konkretnych miejsc w budynku bez konieczności wentylacji całego obiektu. Jest to rozwiązanie, które sprawdza się w zakładach lakierniczych, spawalniach, strefach pakowania oraz przesypywania towarów. Wentylacja strefowa jest też jednym z najefektywniejszych sposobów zapewnienia odpowiedniej jakości powietrza w obiektach, w których magazynowane są substancje pylące i toksyczne.

Zadaniem wentylacji miejscowej jest uniemożliwienie rozprzestrzeniania się niebezpiecznych substancji w hali. Aby ten cel osiągnąć, w hali montowane są specjalne odciągi powietrza. Stosuje się również specjalnie zaprojektowane okapy oraz obudowy stołów roboczych lub narzędzi szlifierskich lub spawalniczych.

System wentylacji nawiewnej i wywiewnej w hali magazynowej

Wentylacja nawiewna wykorzystuje strumień warstwy powietrza o odpowiedniej wilgotności i temperaturze do wtłoczenia świeżego powietrza do budynku. Wentylacja wywiewna wyciąga zużyte powietrze wraz z substancjami toksycznymi z pomieszczenia. Dzięki temu szkodliwe dla zdrowia substancje nie rozprzestrzeniają się w hali. Często tego typu wentylację stosuje się w halach do produkcji wyrobów włókienniczych.

Połączenie obu systemów zapewnia odpowiednią wymianę powietrza w całym obiekcie. Wentylatory oraz system kanałów wentylacyjnych zapewniają dystrybucję świeżego powietrza z zewnątrz przy jednoczesnym odprowadzaniu zużytego powietrza na zewnątrz. Temperaturę powietrza regulują nagrzewnice i chłodnice. Stosuje się również osuszacze i nawilżacze, dzięki którym jest utrzymana odpowiednia wilgotność powietrza.
